Miele Novotronic Türverriegelung Türschloss Türschalter YMOS165550000 Miele T.-Nr.165550000 / 165550700

Miele Novotronic W 718 Tür öffnet nicht mehr.

Es gibt verschiedene Möglichkeiten, wenn ihre Waschmaschine nicht mehr schließt oder öffnet.
Schließt die Waschmaschine nicht mehr, handelt es sich um einen mechanischen Schaden.
Zuerst prüfen Sie den Türzapfen, der in das Schloß drückt.
Ist hier kein Fehler zu finden, muß das Schloß ausgebaut werden. Bei genauer Betrachtung ergibt sich das Vorgehen von selbst. Die Schrauben um die Trommel lösen - zwei weitere um das Waschfach, um die Frontseite der Maschine zu öffnen.

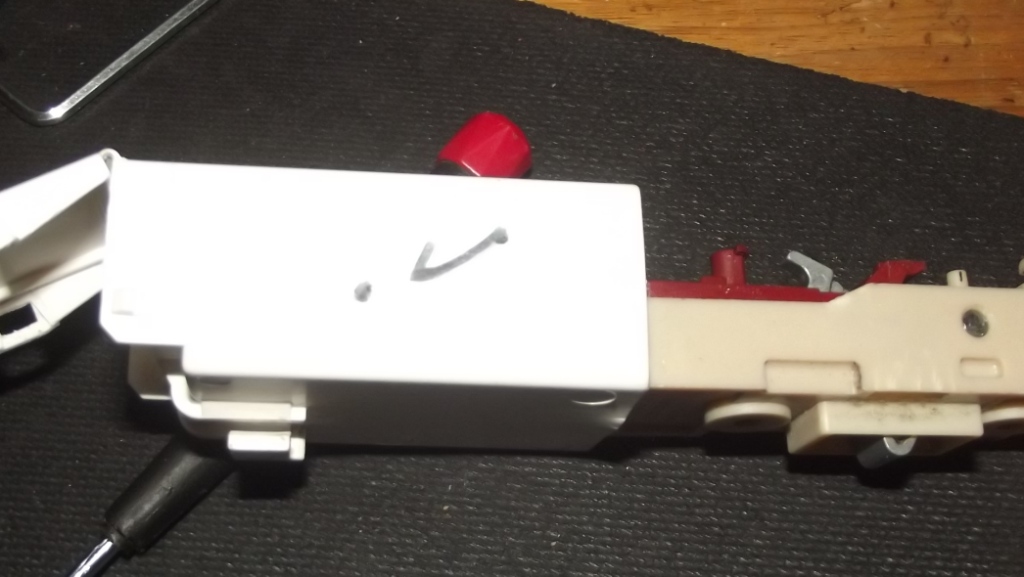

Bild. ausgebauter Schalter

Um die Schutzkappe zu lösen, wird mit einem Schraubendreher unter die Schutzhülle gefahren und nach oben gezogen. Nur an der gezeichneten Stelle, damit an der
Magnetspule kein Schaden entsteht. Am schwarzen Punkt befindet sich die Arretierung.

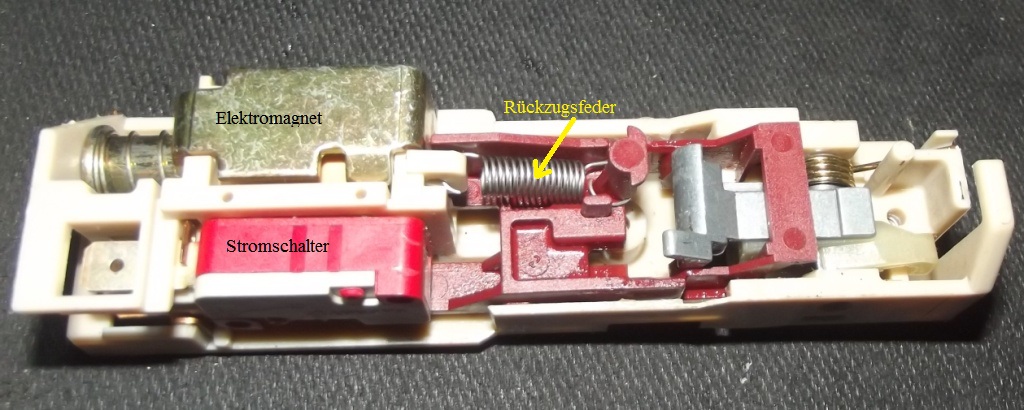

Bild 2 nach dem Entfernen der Schutzhülle

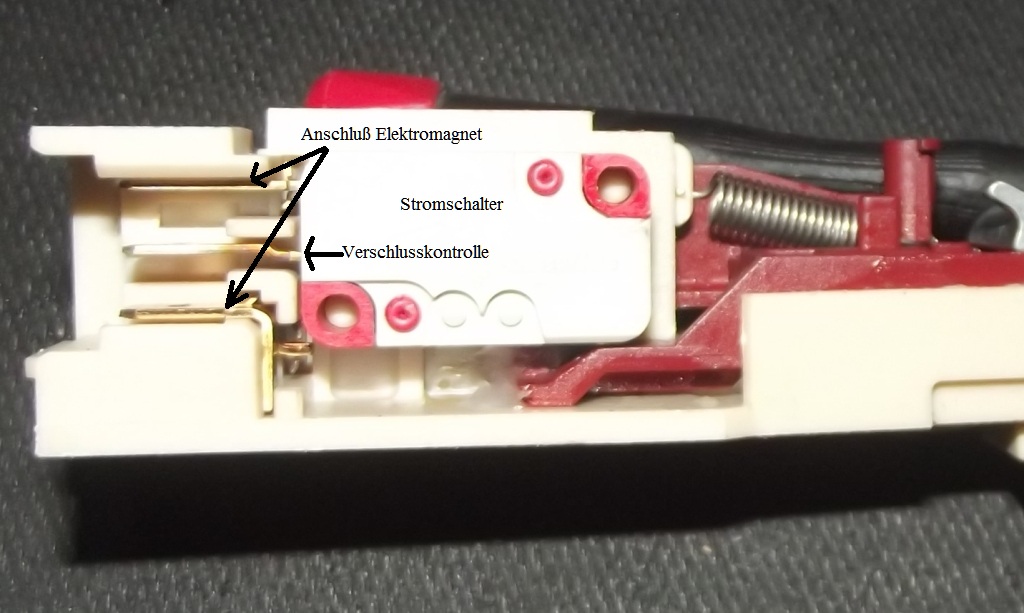

Bild 3 Stromschalter


Öffnet die Waschmaschine nicht mehr, kann hier ein Fehler vorliegen. Der Schalter kann einfach herausgezogen werden. Mit einem Ohmmeter den Schaltvorgang kontrollieren.
Mit dem Anschluß oben und unten wird mit dem Ohmmeter die Magnetspule überprüft. Diese Schalter gibt es im Elektronikbedarf billig zu kaufen.

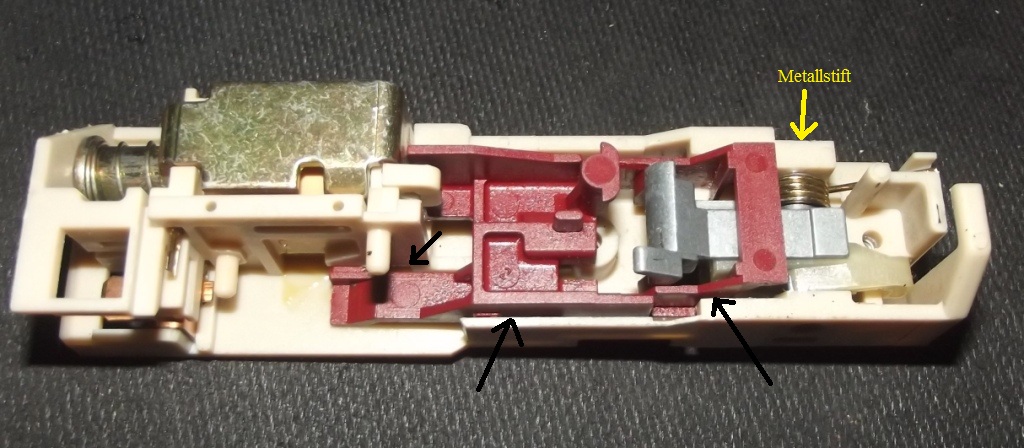

Bild 4 Um den Türöffner zu zerlegen bedarf an Geschick und Geduld. Aufpassen, damit keine Teile abbrechen. Hilfreich ist es, wenn wir den Stift an der noch sichtbaren Feder
herausdrücken. Achtung, der Stift läßt sich nur von einer Seite herausnehmen und zwar auf der Seite, auf der er am weitesten heraussteht.


An den Stellen der schwarzen Pfeile mit dem Schraubendreher versuchen, den roten Schlitten herauszuhebeln. Umgekehrt auch beim Einbau vorgehen. Den Metallstift erst
am Ende des Zusammenbaus wieder hineindrücken.

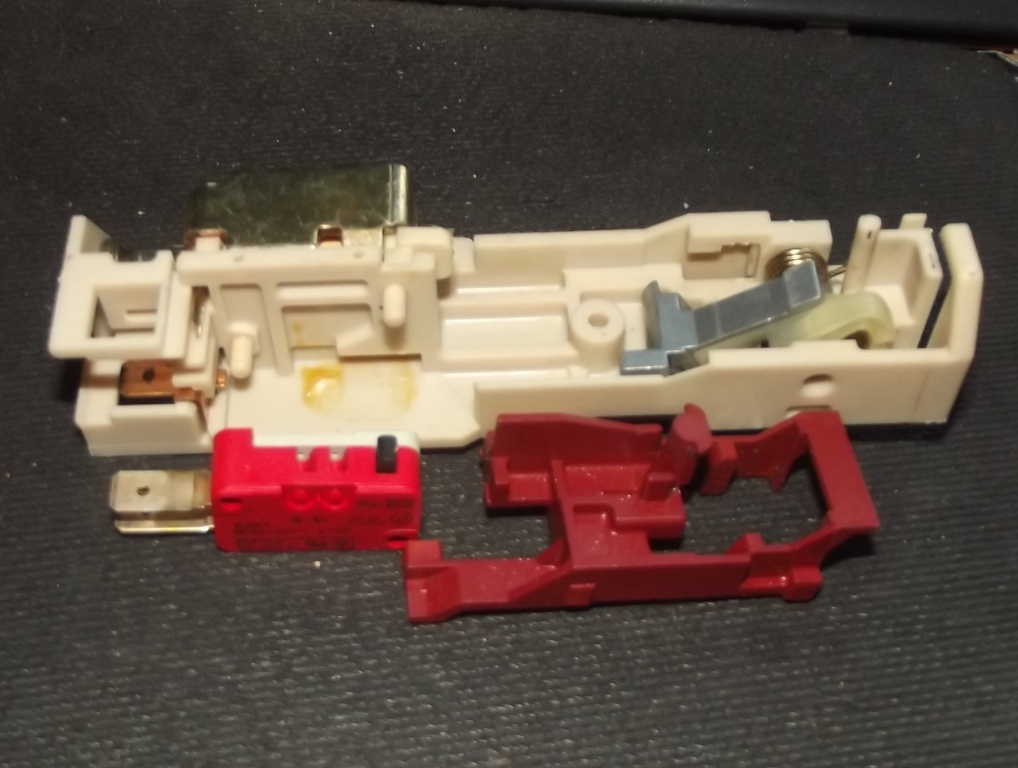

Bild 5



Achtung, der Haken läßt sich nur nach unten drücken, wenn von der anderen Seite der Bolzen der Tür in das Schloß hineingedrückt wird.

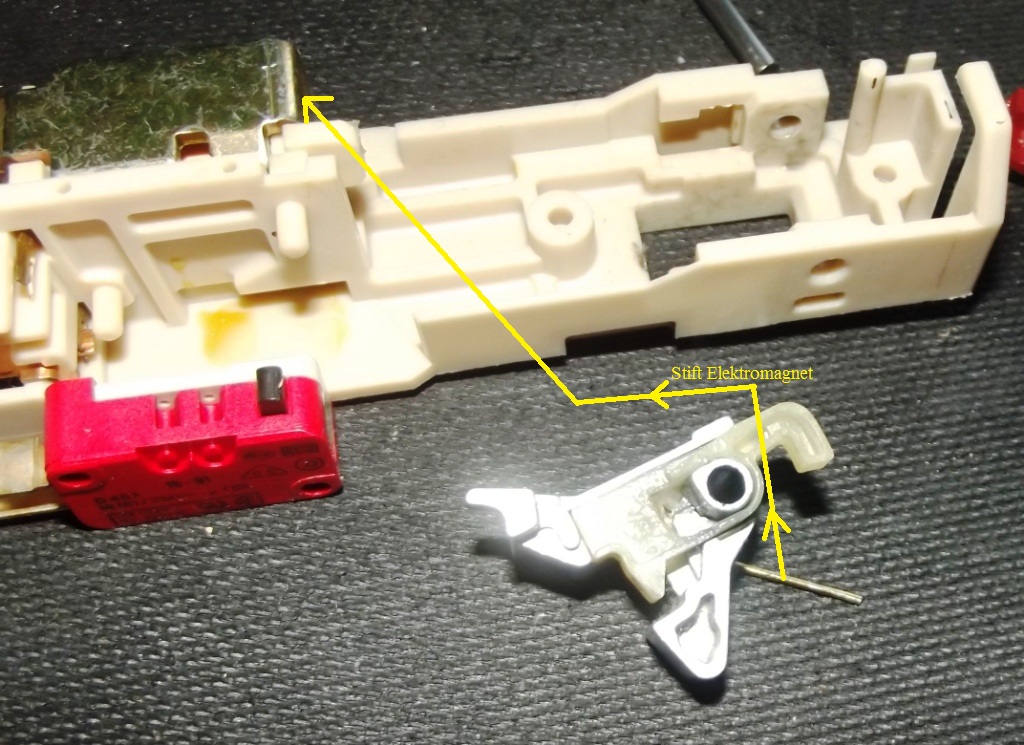

Bild 7 Der dünne Metallstift gehört in den Elektromagneten und kann beim Hantieren leicht herausfallen. Vorsicht ist geboten, daß die sehr dünnen Drähte am Elektromagneten
nicht beschädigt werden.

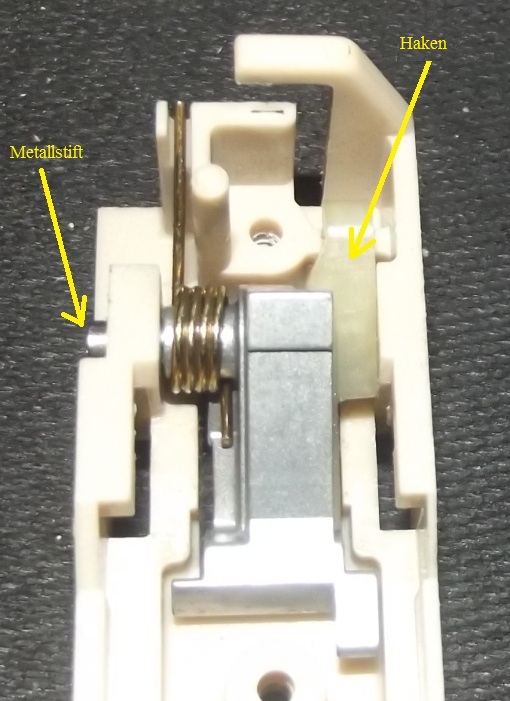

Unter dem Plastikhaken befindet sich eine kleine Metallfeder.
Bild 8 Die kleine Metallfeder war bei mir verbogen und hatte sich herausgedrückt, weshalb die Tür nicht mehr verschlossen werden konnte.


Alle Teile frisch einfetten und wieder zusammenbauen. Dazu verwende ich Vaseline aus der Drogerie.
Vaseline eignet sich hervorragend zur Pflege von Gummimanschetten und macht sie wieder elastisch.

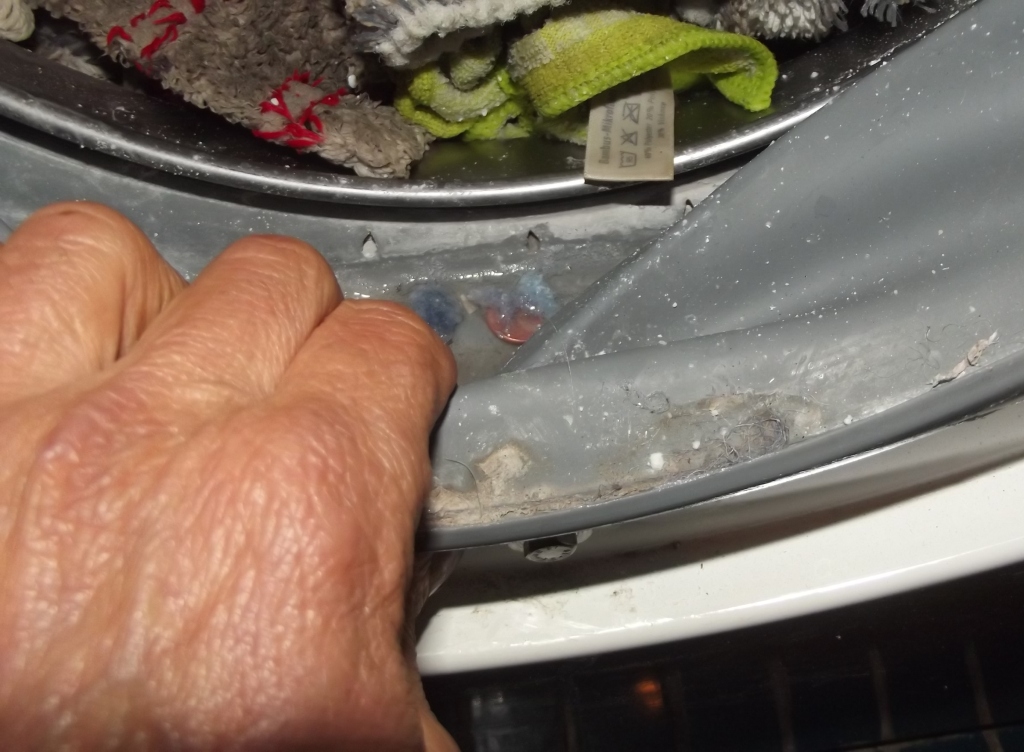

Der Gummi der Türmanschette sollte im Falz öfters einmal gereinigt werden. Der darin abgelagerte Schmutz ist die häufigste Ursache für die Beschädigung der Manschette.
Geld, Nägel, Knöpfe, alles Mögliche findet sich im Falz. Danach die Manschette mit Vaseline polieren.
